Контроллер для дистанционного контроля и управления телекоммуникационными распределительными шкафами (Контроллер «ИДИС КДУ-01)

pic

Контроллер предназначен для дистанционного контроля и управления системами электропитания, вентиляции, подогрева, пожаротушения, а также охранной и пожарной сигнализации телекоммуникационных распределительных шкафов.

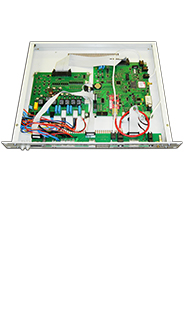

Конструкция: контроллер размещается в стандартном серверном корпусе 19”/ 1U или 19”/ 3U


Диапазон рабочих температур: от -40 С до +55 С


Источник питания: 48В, корпус (+) от ИБП РШ

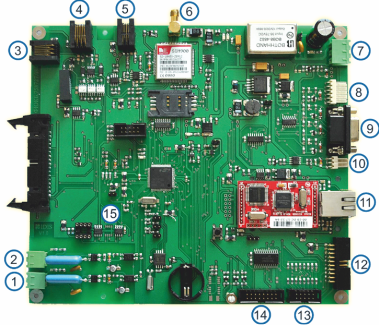

Плата №1
(расположение входов и места подключения различных датчиков)
1 - датчик сети первичного электропитания 220В;
2 - датчик сети резервного электропитания 220В;
3 - порт RS485 (электросчетчик);
4 - порт RS485 ( доп. вход);
5 - подключение трубки монтера к каналу связи GSM 900/1800;
6 - резервный GSM-канал голос/данные;
7 - питание контроллера (48В или 12В);
8 - контроль доступа (считыватель ключа «DS»);
9 - вход датчиков температуры (4 шт);
10 - датчик дыма с контролем шлейфа;
11 - RJ45 Ethernet (канал связи с системой управления и контроля);
12, 13, 14 - клавиатура и индикатор состояния и программирования контроллера;
15 - резервная память.

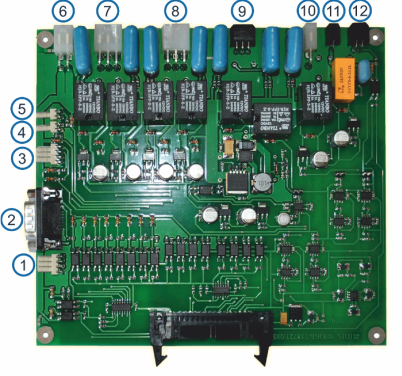

Плата №2
(расположение входов и места подключения различных датчиков)

1 - 2 резервных входа «сухой контакт»;
2 - скорость вращения вентиляторов системы охлаждения (8 входов);
3 - 2-х уровневый датчик удара;
4 - датчик вскрытия ;
5 - датчик вскрытия;
6 - вход питания силовых устройств 12В;
7, 8 - управление заслонками системы вентиляции;
9 - управление скоростью вращения вентиляторов;
10 - включение сирены;
11 - управление внешним реле системы подогрева АКБ;
12 - датчик воды.
