Устройство запуска электросирен по телефонной линии

Устройство запуска электросирен "ИДИС УЗСК-01" (УЗСК) предназначено для модернизации и построения локальных и объектовых систем сиренного оповещения населения в условиях чрезвычайных ситуаций, природных и техногенных катастроф.

Совмещает функции П-166 АМ и ПУ «Ответ». Управление УЗСК выполнено на универсальном телекоммуникационном контроллере "ИДИС ТМ-01". Область применения УЗСК - ручное и дистанционное управление электросиреной по абонентской линии телефонной сети общего пользования.

Функциональные возможности

Дистанционный и ручной запуск электромеханических сирен типа С-28, С-40 и С-40М.
Запуск сирены по абонентской линии телефонной сети общего пользования.
Предусмотрена возможность приема команд на запуск сирены от различных источников:
- с ЕДДС любого уровня по команде оператора или автоматически по сигналу от системы оповещения верхнего уровня П-166 (П-160, П-164),
- по команде с локального пульта управления, посылаемой уполномоченным сотрудником администрации населенного пункта,
- с телефона, в том числе и мобильного, предварительно зарегистрированного в УЗСК.
Режимы запуска электросирен:
- сигнал "Внимание всем" - запуск сирены в непрерывном режиме на 165 секунд;
- сигнал "Воздушная тревога" - характерное прерывистое звучание сирены в течении 165 секунд, образованное 11-ю циклами запуска сирены по 15 секунд каждый (включение сирены на 9 секунд + 6 секунд пауза);
- сигнал "Тест" - кратковременный запуск электросирены на 3-4 секунды;
- сигнал "Отбой" - прекращение действия сирены.
Возможность многократного запуска электросирены заданное количество раз через указанный промежуток времени.

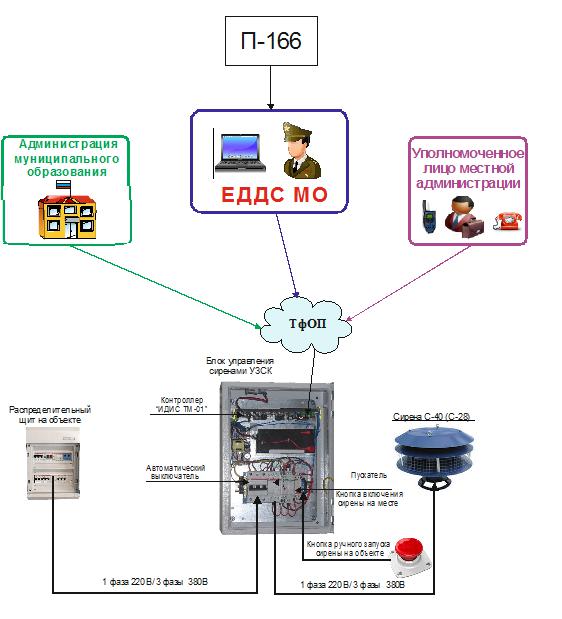

Схема запуска электросирены С-40(С-28) с помощью УЗСК ИДИС ТМ-01 по телефонной линии

Краткие технические характеристики УЗСК:

Мощность коммутируемой нагрузки в сети ~380/220В с модульным контактором ESB-24-40 (24Ф ФС1) 220D AC/DC: до 4 кВт
Напряжение питания УЗСК - фазное линейное напряжение трехфазной сети 380/220 В: 220±22 В
Потребляемая мощность в режиме ожидания: не более 15 Вт
Напряжение питания контроллера «ИДИС ТМ-01»: +12,0±2,0
Ток потребления платы контроллера от источника постоянного тока +12 В: не более 0,09 А
Аккумуляторная батарея источника резервного электропитания контроллера УЗСК: +12В/7,2 Ачас
Продолжительность автономной работы контроллера при отсутствии внешнего питания при T = 25°C не менее 24 часов
Диапазон рабочих температур: от минус 40°C до плюс 50°C
Габаритные размеры, мм: 400 x 300 x 200
Масса:
- без АКБ: не более 8,5 кг
- с АКБ: не более 11,0 кг
Материал корпуса УЗСК - листовая сталь 1,4 мм с антикоррозийным покрытием.
Исполнение корпуса по ГОСТ 14254: IP65 (IP-66)
