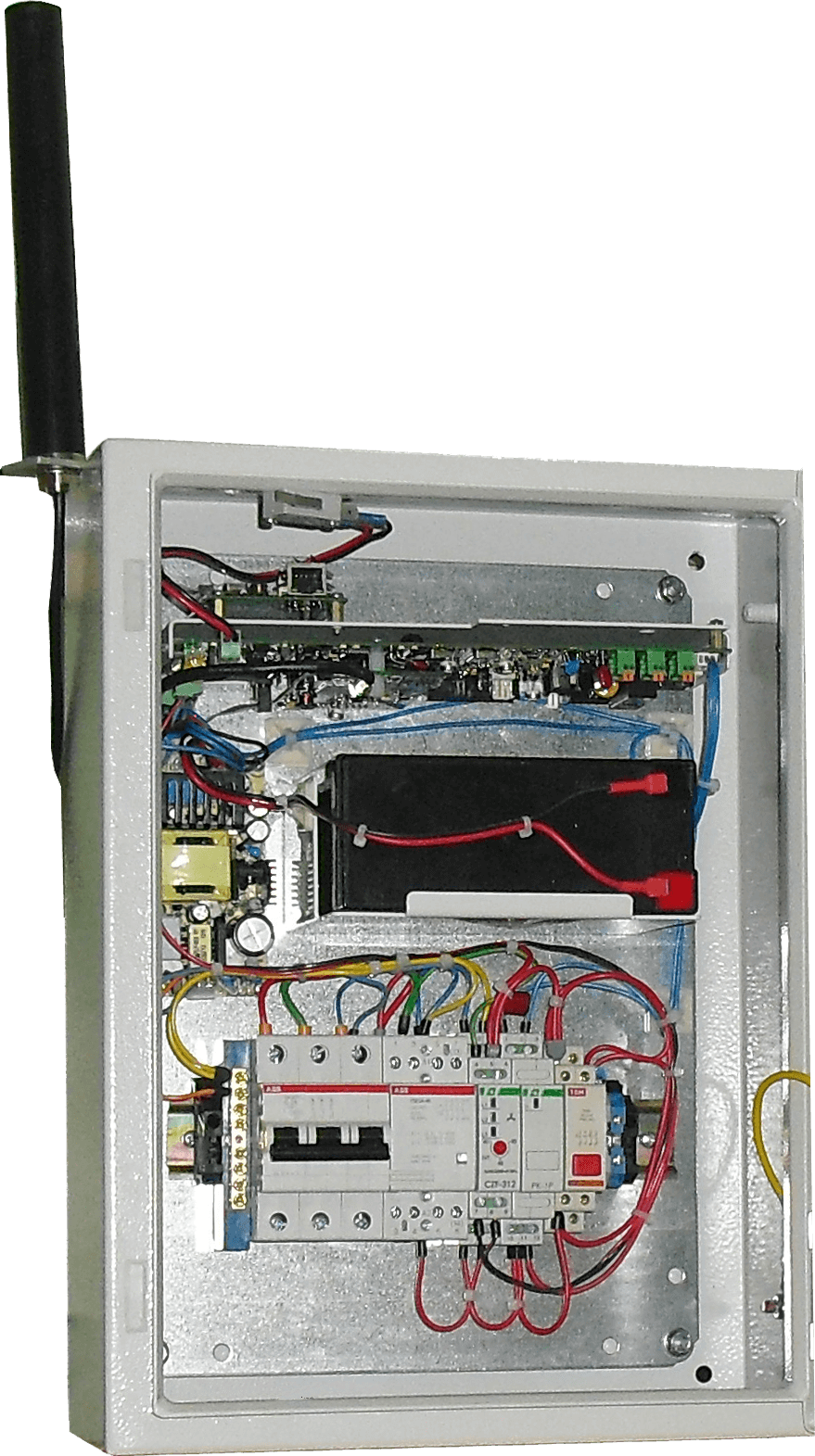

Устройство запуска электросирен по телефонной сети, сети Ethernet и каналам сотовой связи

Устройство запуска электросирен «ИДИС УЗСК-01» (УЗСК) предназначено для модернизации и построения локальных и объектовых систем сиренного оповещения населения в условиях чрезвычайных ситуаций, природных и техногенных катастроф.

Совмещает функции П-166 АМ, ПУ «Ответ», CCU-D, CCU-IP, БЗС-А. Управление УЗСК выполнено на универсальном телекоммуникационном контроллере «ИДИС ТМ-01».

Область применения УЗСК – ручное и дистанционное управление электросиреной по сети Ethernet, каналам сети подвижной радиотелефонной связи стандартов GSM 900/1800/1900 или CDMA-450, а также по абонентской линии телефонной сети общего пользования. УЗСК может быть подключено к любому из этих каналов связи или их комбинации.

Встроенные средства самодиагностики и возможность подключения УЗСК к системе дистанционного управления и контроля терминалов (СДУКТ) «ИДИС-ТЦ» обеспечивают поддержание постоянной готовности оборудования оповещения к работе по назначению и снижают затраты на эксплуатацию.

Функциональные возможности

• Дистанционный и ручной запуск электромеханических сирен типа С-28, С-40 и С-40М.
• Запуск сирены по любому из имеющихся в наличии каналов связи - Ethernet, сотовой связи стандартов GSM 900/1800/1900 или CDMA-450 (голосовой канал, GPRS, SMS) и абонентской телефонной линии (АЛ).
• Предусмотрена возможность приема команд на запуск сирены от различных источников:
  • с ЕДДС любого уровня по команде оператора или автоматически по сигналу от системы оповещения верхнего уровня П-166 (П-160, П-164),
  • по команде с локального пульта управления, посылаемой уполномоченным сотрудником администрации населенного пункта,
  • с телефона, в том числе и мобильного, предварительно зарегистрированного в УЗСК.
• При подключении УЗСК к нескольким каналам связи, один из каналов связи является основным, другой (другие) - резервным (и).
• Управление запуском сирены по сети сотовой связи осуществляется с помощью голосового звонка, GPRS или SMS-сообщений.
• Доступ к запуску электросирены посредством набора абонентского номера УЗСК по сети сотовой связи разрешается с сотовых телефонных аппаратов, номера которых предварительно занесены в энергонезависимую память устройства.
• Занесение в память УЗСК списка номеров сотовых телефонных аппаратов, с которых разрешено управление оповещением, выполняется с помощью SMS-сообщений, технологического модуля или из центра управления СДУКТ «ИДИС-ТЦ».
• Режимы запуска электросирен:
  • сигнал "Внимание всем" - запуск сирены в непрерывном режиме на 165 секунд;
  • сигнал "Воздушная тревога" - характерное прерывистое звучание сирены в течении 165 секуд, образованное 11-ю циклами запуска сирены по 15 секунд каждый (включение сирены на 9 секунд + 6 секунд пауза);
  • сигнал "Тест" - кратковременный запуск электросирены на 3-4 секунды;
  • сигнал "Отбой" - прекращение действия сирены.
• Возможность многократного запуска электросирены заданное количество раз через указанный промежуток времени.
• Подтверждение приема УЗСК команд управления с помощью ответных SMS-сообщений на пульт управления или сотовый телефонный аппарат, с которого была передана команда на запуск.
• Дистанционный акустический контроль срабатывания сирены.
• Протоколирование и хранение в памяти УЗСК журнала всех событий по обращению к устройству, с идентификацией оборудования, с которого осуществлялся тестовый или рабочий запуск сирены.
• Автоматическая (или по команде) диагностика технического состояния УЗСК путем сбора и передачи на СДУКТ данных с датчиков мониторинга.
• Наличие встроенной системы резервного электропитания контроллера УЗСК, позволяющей ему передать на центр управления аварийный сигнал даже при потере УЗСК стационарного электропитания.
• Дистанционное программирование и настройка УЗСК по командам с центра управления и контроля СДУКТ «ИДИС-ТЦ».

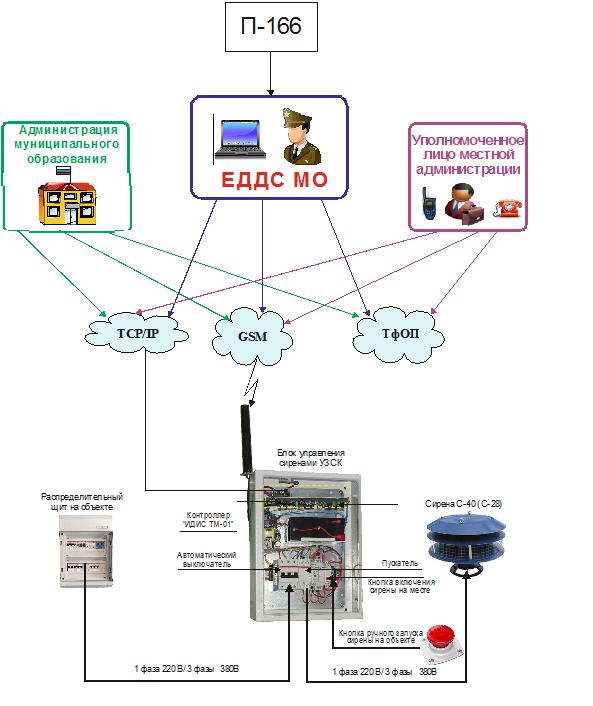

Схема запуска электросирены С-40(С-28) с помощью УЗСК ИДИС ТМ-01 по сети Ethernet, каналам сотовой связи и телефонной линии

Перечень подключаемых и встроенных датчиков самодиагностики УЗСК:

• Датчик вскрытия приборного отсека.
• Датчик температуры внутри приборного отсека.
• Акустический датчик контроля срабатывания электросирены.
• Датчик контроля фаз сети первичного электропитания ~ 380В/220В.
• Встроенный АЦП для измерения напряжения аккумуляторной батареи резервного электропитания и напряжения питания контроллера.
• Датчик контроля уровня сигнала сотовой связи в месте установки УЗСК.
• Два гальванически развязанных входа для подключения датчиков ОПС.
• Порт RS-485 для подключения датчиков контроля окружающей среды (газоанализаторов, датчиков радиации, уровня воды в реках и гидросооружениях и др.).

Функции взаимодействия УЗСК с Системой дистанционного управления и контроля (СДУКТ «ИДИС-ТЦ»):

• Дистанционный контроль технического состояния УЗСК.
• Прием и обработка аварийных сообщений от УЗСК.
• Дистанционное обновление программного обеспечения УЗСК.
• Формирование и хранение в памяти УЗСК журнала регистрации событий для последующей передачи этой информации в базу данных ЕДДС.

Краткие технические характеристики УЗСК:

• Мощность коммутируемой нагрузки в сети ~ 380/220В с модульным контактором ЕSB-24-40 (24Ф ФС1) 220D AC/DC: до 4 кВт
• Напряжение питания УЗСК - фазное линейное напряжение трехвазной сети 380/220 В: 220±22 В
• Потребляемая мощность в режиме ожидания: не более 15 Вт
• Напряжение питания контроллера «ИДИС ТМ-01»: +12,0±2,0
• Ток потребления платыконтроллера от источника постоянного тока +12 В:
  • плата контроллера: не более 0,09 A
  • плата контроллера с установленным GSM-модулем: не более 0,12 A
  • плата контроллера с GSM-модулем и Ethernet шлюзом: не более 0,2 A
• Аккумуляторная батарея источника резервного электропитания контроллера УЗСК: +12В/7,2 Ачас
• Продолжительность автономной работы контроллера при отсутствии внешнего питания при T = 25°C: не менее 24 часов
• Диапозон рабочих температур: от минус 40°C до плюс 50°C
• Поддержка работы с системой дистанционного управления и контроля СДУКТ «ИДИС-ТЦ» по протоколам:
  • для телефонной фиксированной связи: V21 и V22
  • для сотовых сетей подвижной радиотелефонной связи: GSD,GPRS,SMS
  • для сети Ethernet: TCP/IP
• Габаритные размеры, мм: 400 x 300 x 200
• Масса:
  • без АКБ: не более 8,5 кг
  • с АКБ: не более 11,0 кг
• Материал корпуса УЗСК - листовая сталь 1,4 мм с антикоррозийным покрытием
• Исполнение корпуса по ГОСТ 14254: IP65 (IP-66)
